ABLOY EL561 60/72/20 P/L - Samozamykací elektromechanický pravo/levý zámek, čelo 20mm

Popis

---

---

ABLOY EL561 60/72/20 P/L - Samozamykací elektromechanický hluboký zámek, pravolevý, čelo 20 mm. Nedělený čtyřhran kliky - určeno pro oboustrannou kontrolu vstupu.

- vhodný pro únikové panikové dveře dle normy EN179
- lze použít do bezpečnostních dveří požárně odolných dveří

Napájení:12-24 V DC STAB
(1-10%, +15%)
Rozsah pracovních teplot: -20 až +60°C

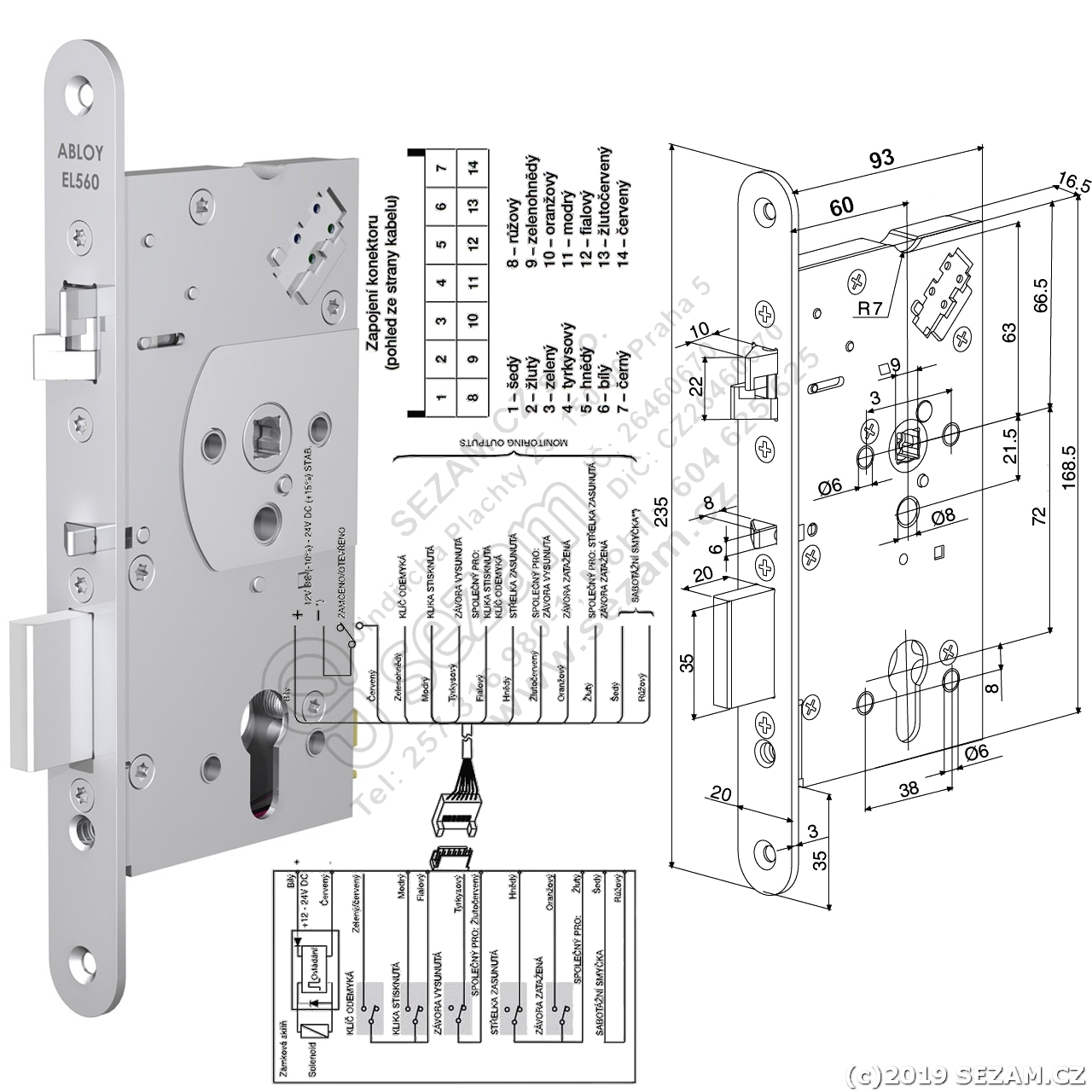

Rozteč: 72 mm
Hloubka na vložku: 60 mm
Šířka štítu: 20 mm
Čtyřhran: 9 mm
Výsuv závory: 20 mm

Použití
Pro vnitřní i venkovní plné dveře.
Klika zámku může být ovládána výstupním kontaktem ze čtečky karet, klávesnice, tlačítkem, apod.
Dělený čtyřhran kliky - možnost volitelné funkce vnitřní a vnější kliky.
Určen pro vstupní, únikové, požární i průchodové dveře - volitelná funkce zámku, viz. "Možnosti nastavení zámku".
Lze použít do požárně odolných dveří - režim "fail-safe" - zámek je bez napájení oboustranně prostupný.
Zámek je možné provozovat v denním režimu, kdy je zámek po stanovenou dobutrvale odblokován.

Výhody
Pravolevý - obousměrná střelka.
Samozamykací - při každém zavření dveří se automaticky vysune závora zámku.
Jištěné zamykání zámku - v zamčeném stavu je vysunuta závora a zároveň je blokována střelka zámku - zámek je zajištěn ve dvou bodech.
Jednotné napájení 12 - 24 V DC.
Nízký klidový proudový odběr - 130 mA při 12 V DC, 65 mA při 24 V DC.
Možnost monitorování činnosti zámku.

Signalizace:
a) závora zatažená
b) závora vysunutá
c) klíč odemyká/volný
d) klika stisknutá/volná
e) dveře otevřené/zavřené

Certifikace
Trezor test - Bezpečnostní třída 4
ČSN EN 1627 - Odolnost proti násilnému vniknutí
ČSN EN 179 - Pro únikové východy
ČSN EN 1125 - Pro panikové únikové východy
ČSN EN 1634-1 - Pro požárně odolné dveře

Funkce zámku
Po uzavření dveří se zámek automaticky uzamkne - vysune se závora a zablokuje se střelka.
Stisknutím aktivované nebo panikové kliky je závora zatažena do těla zámku a následně odblokována střelka.
Zámek je vždy možné odemknout cylindrickou vložkou z obou stran dveří nebo stiskem kliky z vnitřní strany dveří, tzv. antipanic funkce.

Možnosti nastavení zámku - ovládání prostupu
"0" - fail secure
Klika ve směru úniku je funkční trvale (antipanic), vnější klika je funkční po přivedení napájení z ovládacího zařízení, např. čtečky.
"1" - fail safe - funkce EPS
Klika ve směru úniku je funkční trvale (antipanic), vnější klika je funkční po odpojení napájení z ovládacího zařízení, např. čtečky.
"2" - fail secure
Obě kliky jsou funkční po přivedení napájení z ovládacího zařízení, např. čtečky.
"3" - fail safe - funkce EPS
Obě kliky jsou funkční po odpojení napájení z ovládacího zařízení, např. čtečky.
Příslušné nastavení zámku je možné provést před montáží do dveří. Nastavovací prvky jsou přístupné z venkovní strany zámku s použitím imbusového klíče, který je součástí balení každého zámku.
Nastavení "1" a "3" se používá na požárních dveřích, které jsou napojeny na EPS. V případě signálu z EPS je možno dveřmi procházet; při dovření dveří jsou dveře uzamčeny.

Poznámka:
K zámku doporučujeme použít bezpečnostní kování IKON SX03 (klika-klika) nebo VASSA. V souvislosti s normou ČSN EN 1125 doporučujeme použít příčné panikové kování effeff 8000, které je zvláště vhodné pro rámové dveře.
